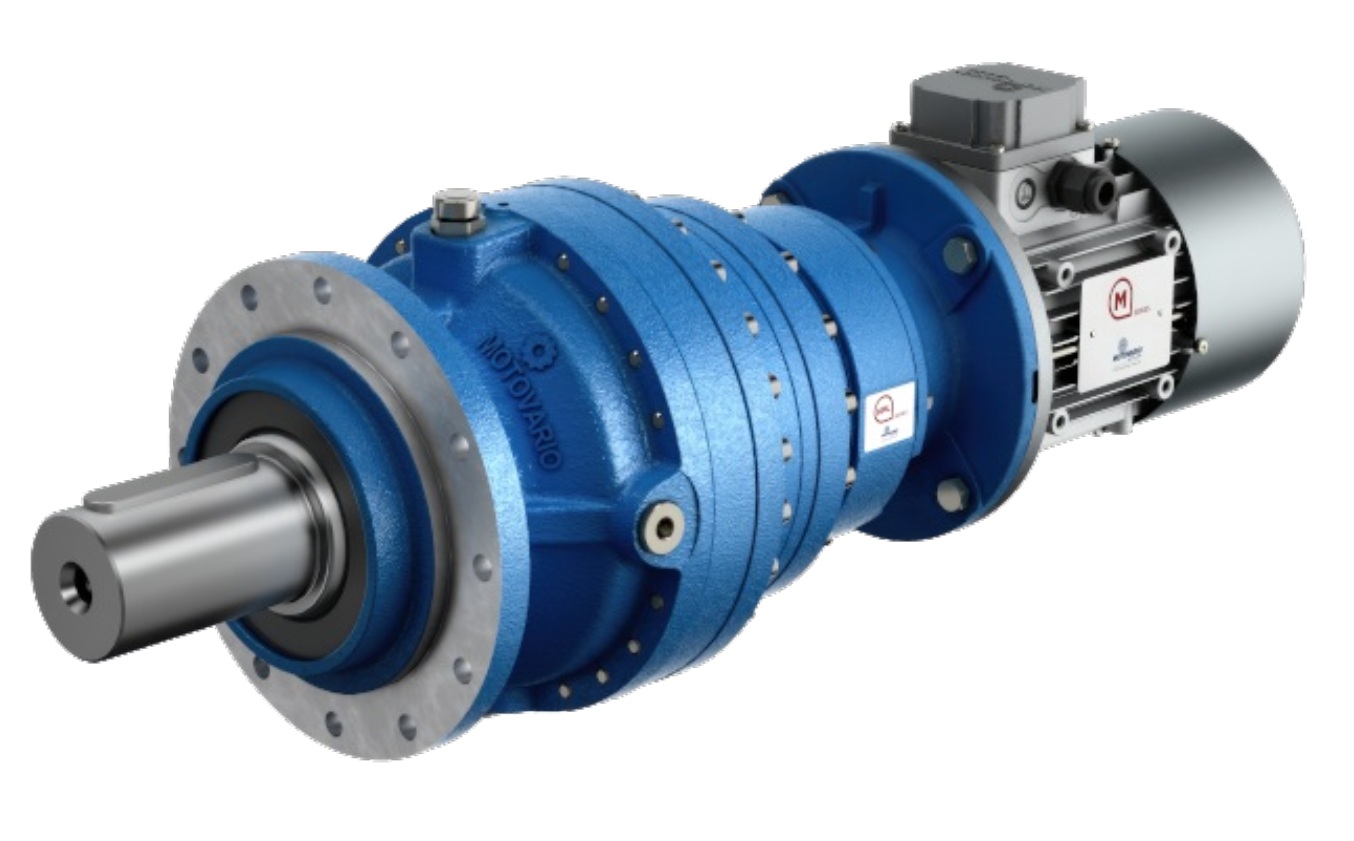

HPL - Планетарные мотор-редукторы MOTOVARIO
Файлы
- Каталог (5.81 MB)
- Инструкция по эксплуатации-EN (960.03 KB)
Серия HPL – это планетарные редукторы и мотор-редукторы MOTOVARIO для высокомоментных промышленных приводов. Конструкция рассчитана на номинальный крутящий момент Mn2 до 49 000 Н·м, передаточные отношения от 3,44 до 3190 и выходной вал диаметром до 120 мм. Редукторы HPL поставляются под заказ со склада в Нижнем Новгороде с доставкой по России.
Назначение и области применения
Планетарная схема даёт высокую удельную мощность при компактных размерах: несколько сателлитов распределяют нагрузку, поэтому при равном моменте редуктор HPL меньше и легче цилиндрического. Это делает серию востребованной там, где нужен большой крутящий момент в ограниченном объёме: конвейерные и транспортные системы, смесители и мешалки, экструдеры, барабаны и лебёдки, приводы вращения и поворота, тяжёлое технологическое оборудование. Для задач с частым реверсом и точным позиционированием предусмотрены исполнения с полым валом со шпоночным пазом и с полым валом под стяжную шайбу (shrink disk).
Конструктивные особенности
Наружное зубчатое (коронное) колесо изготовлено из азотированной стали, солнечная и сателлитные шестерни – из цементированной стали, водило и соединительные кольца – из высокопрочного чугуна или конструкционной стали в зависимости от типоразмера. Корпус выходного модуля – высокопрочный чугун с антикоррозионным грунтом RAL 7021, с проушиной под рым-болт во всех исполнениях. Несущая способность зубчатых передач проверяется по DIN 3990, ISO 6336, AGMA 2101, ISO 10300, DIN 3991, а подшипников – по ISO 281.
Технические характеристики серии HPL
| Параметр | Значение |
|---|---|
| Типоразмеры | 010, 020, 030, 050, 080, 130, 180, 220, 380 |
| Число ступеней | 1, 2, 3, 4 |
| Передаточное отношение i | от 3,44 до 3190 |
| Номинальный крутящий момент Mn2 | до 49 000 Н·м |
| Диаметр выходного вала | до 120 мм |
| КПД (динамический) | 1 ступень – 0,97; 2 ступени – 0,94; 3 ступени – 0,91; 4 ступени – 0,88 |
| Тип смазки | масляная ванна (синтетическое или минеральное масло) |
| Стандарты расчёта | DIN 3990, ISO 6336, AGMA 2101, ISO 10300, DIN 3991, ISO 281 |
КПД по числу ступеней
КПД планетарной передачи HPL зависит от числа ступеней: чем больше ступеней в редукторе, тем выше передаточное отношение, но ниже механический КПД. Средние значения динамического КПД (η = P2 / P1):
| Число ступеней | Передаточное отношение i | КПД η |
|---|---|---|
| 1 | 3,44 – 9,3 | 0,97 |
| 2 | 11,8 – 57,5 | 0,94 |
| 3 | 51,2 – 425 | 0,91 |
| 4 | 348 – 3190 | 0,88 |
Исполнения серии HPL
Серия выпускается в соосном и угловом (коническо-планетарном) исполнении, в вариантах редуктора и мотор-редуктора:
| Обозначение | Исполнение |
|---|---|
| HL | соосный редуктор под установку двигателя (PAM) |
| PHL | соосный мотор-редуктор с эластичной муфтой (до IEC 132) |
| CHL | компактный соосный мотор-редуктор |
| IHL | соосный редуктор с входным валом |
| HB / PHB / CHB / IHB | угловые исполнения (коническо-планетарные) |
Варианты выходного вала: CS – сплошной вал; SS – шлицевой сплошной; HS – шлицевой полый; HM1 / HM0 – полый вал под стяжную шайбу (shrink disk). Исполнение корпуса: T – на лапах, F – фланцевое. Монтажные положения: B3, B6, B7, B8, V5, V6 (лапы) и B5, V1, V3 (фланец).
Пример условного обозначения при заказе
Обозначение формируется по схеме: тип – число ступеней – типоразмер – исполнение корпуса – входной размер – исполнение выходного вала – выходной размер – передаточное отношение – монтажное положение.
Например: HL 2 080 F 300X38 CS 50X82 33,2 B5 – соосный планетарный редуктор, 2 ступени, типоразмер 080, фланцевое исполнение, вход PAM 300X38, сплошной выходной вал 50X82, передаточное отношение 33,2, монтажное положение B5.
Комбинированные редукторы VP
На базе HPL выпускаются комбинированные редукторы VP: червячная ступень NMRV-P (типоразмеры 063, 090, 110) на входе и планетарная часть HPL на выходе. Такое сочетание даёт большие передаточные отношения и угловую компоновку.
Смотрите в каталоге
Планетарные мотор-редукторы HPL поставляются под заказ со склада в Нижнем Новгороде. Полный технический каталог с таблицами выбора, передаточными числами и габаритными размерами доступен по запросу. Актуальную стоимость и сроки уточняйте у наших менеджеров – доставка по всей России.
