MHD (PBZ) - редукторы MOTOVARIO тяжёлого режима работы
Файлы
- Технический каталог PBZ (2026) (3.54 MB)
- Каталог PBZ для экструдеров (1.78 MB)
- Инструкция по эксплуатации MHD (803.37 KB)
- Каталог запчастей PBZ (3.73 MB)

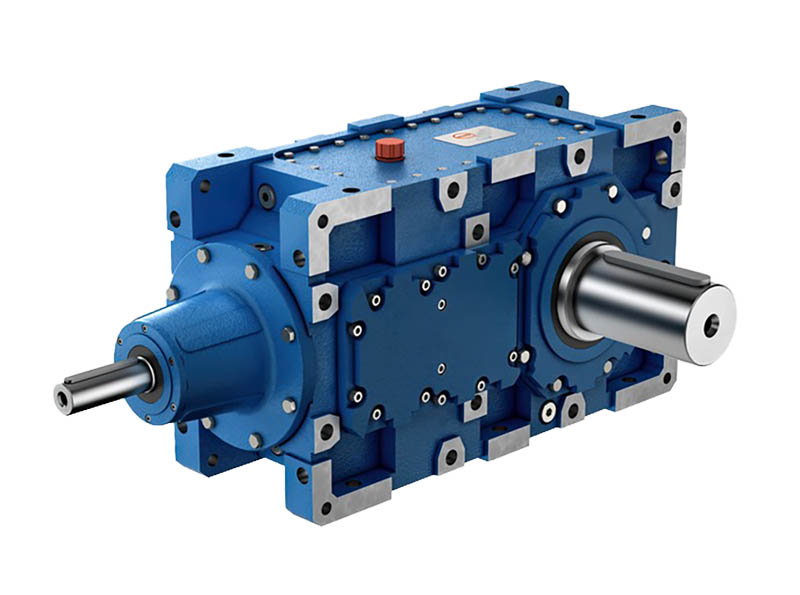

Редукторы MOTOVARIO серии MHD (Mid Heavy Duty, конструктив PBZ) — параллельные цилиндрические и коническо-цилиндрические редукторы до 4 ступеней для непрерывной работы в тяжёлых промышленных условиях. Применяются в приводах насосов, смесителей, градирен, ленточных и ковшовых транспортёров, а также другого оборудования с высокими нагрузками и большим числом часов работы.
| Параметр | Значение |
|---|---|
| Типоразмеры | 139, 149, 179, 199, 219, 249, 269, 279, 319, 349, 399, 409 |
| Тип передачи | параллельная цилиндрическая (P) и коническо-цилиндрическая (B) |
| Число ступеней | 2, 3, 4 (параллельные); 3, 4 (коническо-цилиндрические) |
| Номинальный выходной момент | до 110 000 Н·м (при n1 = 1400 об/мин) |
| Передаточные отношения | от 6 до 419 |
| Входные исполнения | P — с колоколом и муфтой под электродвигатель; I — со сплошным входным валом |
| Выходные исполнения | HC — полый вал со шпоночным пазом; HL — полый вал со стяжной втулкой; CS — сплошной вал со шпонкой; CD — двусторонний сплошной вал |
| Зубчатые колёса | цементированная легированная сталь 21NiCrMo2 |
| Корпус | чугун EN-GJS400-15 |
| Покрытие | двухкомпонентная краска на водной основе, слой не менее 80 мкм, RAL 5010 |
Новинки каталога PBZ
Каталог серии MHD расширен двумя новыми типоразмерами и новыми механизмами передач:
- Типоразмеры 139 и 149 — номинальный момент 4850 и 5500 Н·м соответственно.
- P1Z — параллельная одноступенчатая передача.
- B2Z — коническо-цилиндрическая (ортогональная) двухступенчатая передача.
Одно- и двухступенчатые конфигурации рассчитаны на приложения с высокой скоростью вращения тихоходного вала: насосы, смесители, градирни, системы транспортировки материалов.
Условное обозначение при заказе
Обозначение формируется по схеме: тип механизма – типоразмер – число ступеней – входное исполнение – выходное исполнение – передаточное число. Пример: PBZ 249 4 P HC i=112 — параллельный редуктор, типоразмер 249, 4 ступени, вход с колоколом под двигатель, полый выходной вал со шпонкой, передаточное отношение 112. Точную конфигурацию под вашу задачу подберём по опросному листу.
Редукторы MOTOVARIO серии MHD (PBZ) поставляются под заказ со склада в Нижнем Новгороде с доставкой по всей России. Полную таблицу характеристик по типоразмерам пришлём по запросу.
